直線模組工作原理

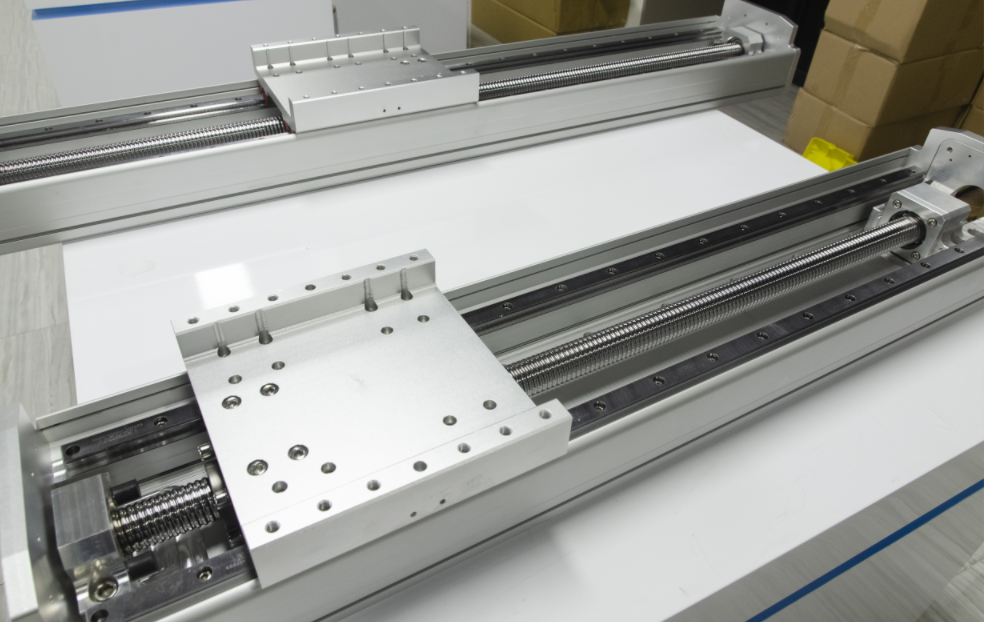

直線模組是一種將旋轉運動轉化為直線運動的機械裝置。它由電機、減速器、絲桿、導軌、滑塊、限位開關等部分組成,通過電機驅動旋轉絲桿,使導軌上的滑塊做直線運動,從而實現工作。
直線模組的工作原理可以分為以下幾個步驟:
1.電機驅動減速器旋轉:直線模組的電機將旋轉運動轉化為絲桿的旋轉運動,通過減速器將電機的高速旋轉轉化為絲桿的低速旋轉。減速器的作用是將電機的高速旋轉轉化為絲桿的低速旋轉,并提高扭矩輸出,以滿足導軌的運動需求。
2.絲桿旋轉帶動導軌滑塊:絲桿的旋轉通過螺紋與螺母的配合,使導軌上的滑塊做直線運動。絲桿是直線模組的核心部件之一,其精度、粗細和材質等都會影響到模組的性能和使用壽命。絲桿通常采用高強度、高硬度的合金鋼材質,表面精細的螺紋使其與螺母配合更為緊密,從而保證直線運動的穩定性和精度。
3.限位開關控制行程:為了保證導軌運動的精度和安全,直線模組通常配備限位開關,通過限位開關控制滑塊的行程。限位開關是一種電子開關,當滑塊移動到規定位置時,它會自動觸發開關,從而停止滑塊的運動。限位開關的作用是保證直線模組的運動范圍在規定范圍內,避免超范圍運動導致的機械損壞或人身傷害等安全問題。
總之,直線模組是一種將旋轉運動轉化為直線運動的機械傳動裝置。它通過電機、減速器、絲桿、導軌、滑塊、限位開關等部分組成,實現直線運動,并廣泛應用于工業生產、機械加工、自動化裝備、機器人等領域。
