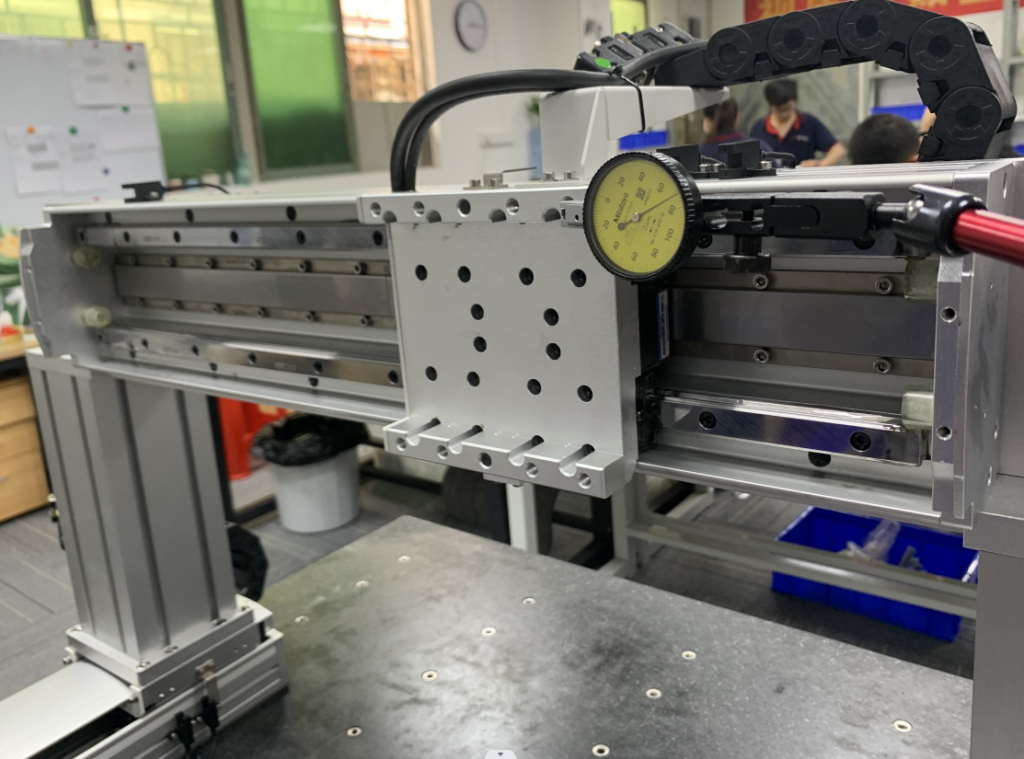

直線電機模組內部結構
直線電機模組是一種用于線性運動控制系統的基礎部件。它的主要設計結構包括電機、電子控制器、導向系統和傳動系統等,其中每個組件在設計上都有其技術特點和獨特之處。
電機部分是整個直線電機模組的核心部分,它的內部結構可以分為轉子和定子兩部分。
轉子部分由主磁鋼和二次磁鋼組成,主磁鋼是直線電機轉子中的主要磁場源,它由多個磁極片組成,間隔排列。二次磁鋼則是由多段彎曲的鐵芯組成,其作用是增加定子線圈的感應磁通,并將感應磁通集中在磁導通路上,提高轉矩輸出效果。兩個磁鋼之間設置空氣隙,轉子可以在空氣隙內通過,從而實現動態線性運動。
定子部分則是電機的固定部分,它包括定子基座和定子線圈。定子線圈是直線電機中的觸發部分,它由多個線圈組成,在外部電源的驅動下,生成穩定的電流,通過交變磁場刺激轉子磁鋼,促使轉子運動。定子基座則負責固定和支撐定子線圈,并配合導向系統實現電機的穩定性和精度。
電子控制器則是整個直線電機模組的智能化控制核心。它主要由控制芯片、功率管等電子元件組成,可以實現電機的位置控制、速度控制、加速度控制等多種功能。控制器通過調節定子線圈的電流控制轉子的運動方式,實現精度和速度的控制。
導向系統則負責保持電機運動時的精度和穩定性,并在機器設計時實現方向控制和位置控制。導向系統主要由導軌、導向滑塊和軸承等組件構成,軸承可以減少摩擦和低速運動的損耗,導軌則可以控制運動時兩個部件之間的距離和精度。
傳動系統通常包括電機與負載之間的聯軸器、減速器以及傳動機構。這些部分的作用是將電機的轉動轉換成直線運動,從而實現高負載、高精度的直線電機運動控制系統。
總之,直線電機模組的內部結構設計精巧、獨特,可以在機器制造時提供高質量、高效率的直線運動控制解決方案。在未來,隨著技術的進步和創新,直線電機模組將繼續發揮重要作用,成為現代智能化制造的重要組成部分。
